镀锌工艺种类的问题，我有些许经验和知识储备。希望我的回答能够为您提供一些启示和帮助。

文章目录列表:

镀锌冷镀和热镀的区别?

一、不同

1、冷镀：是通过电化学原理来进行工件表面防腐处理的一种工艺。

2、热镀：也称热浸镀锌，是钢铁构件浸入熔融的锌液中获得金属覆盖层的一种。

二、原理不同

1、冷镀：利用电解设备将管件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极，在管件的对面放置锌版，连接在电解设备的正极接通电源，利用电流从正极向负极的定向移动就会在管件上沉积一层锌，冷镀管件是先加工后镀锌。

2、热镀：当铁工件浸入熔融的锌液时，在界面上形成锌与α铁（体心）固熔体。这是基体金属铁在固体状态下溶有锌原子所形成一种晶体，两种金属原子之间是融合，原子之间引力比较小。

当锌在固熔体中达到饱和后，锌铁两种元素原子相互扩散，扩散到（或叫渗入）铁基体中的锌原子在基体晶格中迁移，逐渐与铁形成合金。

扩展资料：

1、整个钢材表面均受到保护，无论在凹陷处管件内部，或任何其它涂层很难进入的角落，溶化锌均很容易均匀的覆盖上。

2、镀锌层的硬度值比钢材还大。最上层的Eta layer 只有 70 DPN 硬度，故易受碰撞而凹入，但下层Zeta layer 以及 delta layer 分别有179以及211 DPN 硬度值比铁材的159 DPN硬度值最还高，故其抗冲击以及抗磨耗性均相当良好。

3、在边角区，锌层往往比其它地方还厚，且有良好的韧性以及抗磨耗性。而其它涂层在此边角处，往往是最薄最不易施工，最易受伤害处，故常须再维护。

4、即使因受很大的机械伤害或其它原因。造成一小部份的锌层脱落，将铁基，此时，周围锌层就会发挥牺牲阳极的功能，来保护此处钢铁，使其不受侵蚀。而其它涂层则刚好相反，锈会马上生成，且迅速漫延至涂层下面，引起涂层剥落。

5、锌层在大气中的消耗是非常缓慢的，约为钢铁腐蚀速率的1/17至1/18，且是可预估的。其寿命远超过其它任何涂层。

6、镀层寿命在某一特定的环境下，主要视镀层厚度而定。而镀层厚度又受钢铁厚度而决定，即越厚的钢铁易得较厚的镀层，故同一个钢构中厚的钢铁部位也得到较厚的镀层，以保证得到更长的寿命。

7、因美观、艺术，或在特定严重腐蚀环境使用时，镀锌层可再施漆处理duple system，只要漆的系统选用正确、施工容易，其防蚀效果比单独上漆以及热浸锌寿命加起来还要好上1.5~2.5倍。

8、用锌层来保护钢铁，除了热浸镀锌法外，尚有其它数种，一般使用最广、防蚀效果且经济效益者，为热浸镀锌法。

百度百科-冷镀锌

百度百科-热镀锌

电镀的镀锌分类

防锈效果优越的热镀锌工艺

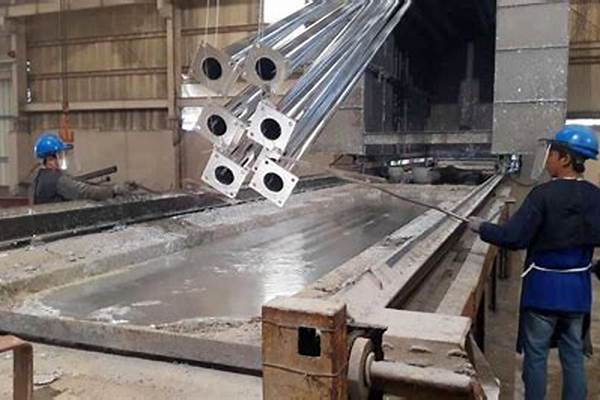

热镀锌是指，将钢材投入装有熔融状锌浆的460度高温镀锌槽中，使铁表面镀上一层锌的处理工艺。

但是热镀锌工艺并不能解决所有的防锈问题。

热镀锌只能在工场进行，再次生锈的镀锌件，就无法再次镀锌了。

镀锌脱落的部分用普通涂料涂刷以后，没有防锈效果，马上会生锈。

热镀锌切断面和焊接部分、或者无法放入热镀锌槽的大构件等，这些部件就不能再次进行热镀锌防锈处理了。

冷镀锌追求的是，具有强力防锈效果

并且能在常温下成型的镀锌工艺

与高温下处理的热镀锌不同，因为不受场地限制，可以在常温下施工， 称之为《冷镀锌》。

干燥涂膜中含锌量高，可以发挥与热镀锌同等的防锈效果。

热镀锌和冷镀锌的区别是什么？

电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。

与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层。被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀(或挂镀)、滚镀（适合小零件）、自动镀和连续镀（适合线材、带材）。

国内按电镀溶液分类，可分为四大类：

氰化物镀锌

由于(CN)属剧毒，所以环境保护对电镀锌中使用氰化物提出了严格限制，不断促进减少氰化物和取代氰化物电镀锌镀液体系的发展，要求使用低氰(微氰)电镀液。采用此工艺电镀后，产品质量好，特别是彩镀，经钝化后色彩保持好。

锌酸盐镀锌

此工艺是由氰化物镀锌演化而来的。目前国内形成两大派系，分别为： a)武汉材保所的”DPE”系列；b) 广电所的”DE”系列 。都属于碱性添加剂的锌酸盐镀锌；PH值为12.5~13。采用此工艺，镀层晶格结构为柱状，耐腐蚀性好，适色镀锌。

氯化物镀锌

此工艺在电镀行业应用比较广泛，所占比例高达40%。钝化后(兰白)可以锌代铬(与镀铬相媲美)，特别是在外加水溶性清漆后，外行人是很难辨认出是镀锌还是镀铬的。此工艺适合于白色钝化(兰白，银白)。

盐镀锌

此工艺适合于连续镀(线材、带材、简单、粗大型零、部件)。成本低廉。

热镀锌和冷镀锌有什么区别，哪个更好？

热镀锌又称为热浸镀锌，他是在高温下把锌锭融化，在放入一些辅助材料，然后把金属结构件浸入镀锌槽中，使金属构件上附着一层锌层。热镀锌的优点在于他的防腐能力强，镀锌层的附着力和硬度较好。

“冷镀”即“电镀”，即把锌盐溶液通过电解，给镀件上镀层，一般来说不用加热，上锌量很少，遇到潮湿环境很容易脱落。冷镀锌也叫电镀锌，是利用电解设备将工件经过除油、酸洗后放入成分为锌盐的溶液中，并连接电解设备的负极；在工件的对面放置锌板连接在电解设备的正极，接通电源，利用电流从正极向负极的定向移动，就会在工件上沉积一层锌。

锌是一种化学元素，它的化学符号是Zn，它的原子序数是30，在化学元素周期表中位于第4周期、第IIB族 。是一种浅灰色的过渡金属。锌（Zinc）是第四"常见"的金属，仅次于铁、铝以及铜，不过地壳含量最丰富的元素前几名分别是氧、硅、铝、铁、钙、钠、钾、镁。

外观呈现银白色，在现代工业中电池制造上有不可磨灭的地位，为一相当重要的金属。锌是人体必需的微量元素之一,在人体生长发育、生殖遗传、免疫、内分泌等重要生理过程中起着极其重要的作用。

镀锌分为哪几种

在金属设施的制造中，热镀锌和冷镀锌是常用的两种工艺。热镀锌作为金属防腐方式，它一般来说是将要进行除锈处理的钢结构放入500℃左右的锌液中，让锌层在钢结构表面附着。冷镀锌则通过电解作用让金属等材料表面附着一层金属膜，使得材料表层质地均匀、防腐耐磨、外观更为美观。在上面的初步了解之后，下面土巴兔小编就来详细一下热镀锌和冷镀锌的区别。

热镀锌也称热浸锌。热镀锌是一种提高钢铁制件防锈能力的表面处理。热镀锌是将钢铁制件在碱液中除油，再在酸液(成分的盐酸或)中除锈，暴露出洁净的金属表面，然后浸入熔融的镀锌锅内，从而在制件上覆上一层均匀完整的锌层，这层镀锌层使钢铁件的防锈蚀能力大大提高，延长其使用寿命。如常见到的高速公路护栏，输电铁塔等都是经过热镀锌处理的，这些设备使用可区十年甚至二十、三十年都不会生锈。

冷镀锌则是将同样经过了除油、除锈，呈现出无污、浸润的工件挂入专门配制了电解液的电镀槽里的阴极上，阳极用锌。接通直流电源，阳极上的锌离子向阴极迁移，并在阴极上放电，使工件镀上一层锌层的。

热镀锌的镀层较厚，一般为30-60微米，镀层防腐能力较高。适合于户外工作的钢铁制件，如高速公路围栏、电力铁塔、大尺寸紧固件等较为“粗糙”的工件的长期防锈。较早的铁质自来水管也是热镀锌的。

电镀锌，工件表面光滑平整，但是因为镀层比较薄，一般在5-30微米以内，所以防腐蚀的时间会比较短。都用在室内使用制件的防锈，如机壳底、面板，小规格紧固件等。

热镀锌和冷镀锌的原理区别

热镀锌通过锌抗大气腐蚀的原理，来对钢铁等材料进行电化学保护，表面的碳酸锌保护膜可以减缓锌腐蚀的速度，即使被破坏，也会再形成锌的膜层。

冷镀锌是使用化学的方式，将锌合金分离成锌离子，已附着在钢铁表面，这种方式形成的新层一般较薄，钢铁在容易产生锈蚀。

热镀锌和冷镀锌的外观区别

冷镀锌外表面比较光滑、明亮，进行彩色钝化工艺的电镀层会呈现黄绿色，进行白色钝化工艺的电镀层会呈现青白色，一般冷镀锌钢管两端只有少量的锌层，再往里则没有镀锌层。

热镀锌外表面较为粗糙、颜色较暗、一般呈现银白色，因为工序导致表面产生了一些水纹和滴瘤，表面不发光，也不会反光。热镀锌钢管内部和外部皆有完整的镀锌层。

冷镀锌和热镀锌的来源以及作用区别

热镀锌起源于一百多年前的冷轧带钢工业中，是一种比较古老的热镀，主要应用于各行业的金属结构设施中。

冷镀锌作为一种新型的电镀方式，是替代热镀锌的材料，大部分的冷镀锌溶剂中不含有甲苯、酮类等有毒性溶剂和重金属。冷镀锌作为厚膜型材料，能够比较好的触变性，经过充分的搅拌之后，加入少量的稀释剂，即可进行涂装施工，一般在常温环境下进行作业。冷镀锌施工工程可以减少废水、废气等的排放，降低能源消耗，对施工人员的人身安全有更大的保障，有利于环境保护，具有较高的社会效益。

价格

以宝钢1.0厚度的热镀锌和电镀锌为例

热镀锌?5650/吨

电镀锌6200左右

热镀锌和冷镀锌的工艺完全不同，热镀锌的厚度和价格远远超过于冷镀锌，冷镀锌的附着力比不上热镀锌，热镀锌的防腐蚀性是冷镀锌的几十倍。冷镀锌可以只镀一面，而热镀锌必须全镀。

1、热镀锌板的主要用途是什么？

答：热镀锌板的经常用于建筑、家电、汽车、机械、电子、轻工等行业

2、目前世界上有哪几类镀锌？

答：有电镀锌、热镀锌和涂镀锌等三类。

3、热镀锌按退火方式的不同可分为哪两种类型？

答：可分为线内退火和线外退火两种类型，又分别叫保护气体法和熔剂法。

4、热镀锌板的常用钢种有哪些?

答：产品种类：：一般商品卷(CQ)，结构用镀锌板(HSLA)，深冲热镀锌板(DDQ)，烘烤硬化热镀锌板(BH)，双相钢(DP)，TRIP钢(相变诱导塑性钢)等。

5、镀锌退火炉有哪几种形式？

答：有立式退火炉、卧式退火炉和立卧式退火炉三种。

6、一般来说冷却塔的冷却方式有几种？

答：有两种：风冷和水冷。

7、热镀锌的缺陷主要有哪些？

答：主要有：脱落、划伤、钝化斑、锌粒、厚边、气刀条痕、气刀刮痕、露钢、夹杂、机械损伤、钢基性能不良、浪边、瓢曲、尺寸不合、压印、锌层厚度不合、辊印等。

8、已知：生产的规格为0.75×1050mm，卷重为5吨，问该卷带钢的长度是多少？（镀锌板比重为7.85g/cm3）

解：L＝G/（h×b×p）＝（5×1000）/（0.785×1.050×7.6）＝798.14m

答：该卷带钢长834.42m。

9、锌层脱落的主要原因有哪些？

答：锌层脱落的主要原因有：表面氧化、有硅化合物、冷扎乳化液太脏、NOF段氧化气氛以及保护气体露点太高、空燃比不合理、氢气流量偏低、炉子有氧渗入，带钢入锅温度偏低，RWP段炉压偏低以及炉门吸风、NOF段炉温偏低，油脂蒸发不尽、锌锅铝含量偏低、机组速度太快、还原不充分、锌液中停留时间太短、镀层偏厚。

10、白锈和黑斑产生的原因有哪些？

答：黑斑是白锈进一步氧化形成的。白锈产生的原因主要有：

钝化不良，钝化膜厚度不够或不均匀；表面未涂油或带钢表面残留水分；卷取时带钢表面含有水分；钝化未完全烘干；在运输或储存中受潮或雨水淋湿；成品存放时间过长；镀锌板与其他酸碱等腐蚀性介质接触或存放在一起。

好了，今天关于“镀锌工艺种类”的话题就到这里了。希望大家能够通过我的讲解对“镀锌工艺种类”有更全面、深入的了解，并且能够在今后的生活中更好地运用所学知识。
