您对槽式桥架桥架感兴趣，我可以提供一些关于它的背景和特点的信息，以以及一些相关的资源和建议。

文章目录列表:

梯式桥架与槽式桥架的区别？

1、梯式电缆桥架

梯式电缆桥架的在户内安装时，桥架支吊架的短跨距一般采取1.5m~2m，长跨距可以采取3m、4m或6m。梯式电缆桥架在户外安装时，户外立柱的间距一般采取6m。梯式电缆桥架在安全工作载荷的情况下，其挠度值与其支吊架的跨距相比，该比例不应该大于1/200，否则会导致梯式电缆桥架发生弯曲变形或破裂，出现安全事故。

梯式电缆桥架

2、槽式电缆桥架

槽式电缆桥架为钢制材质，则应该在敷设线路的起点和终点处与接地保护装置相连接。槽式电缆桥架的全长大于30米，则每隔20～30米需要增加一个接地连接点。槽式电缆桥架标准样式有槽式直通、槽式水平弯通、槽式水平三通、槽式垂直弯通和槽式垂直三通等，槽式定制样式有槽式爬坡弯、槽式漏斗、槽式喇叭口、槽式变径直通和槽式灯叉弯等。

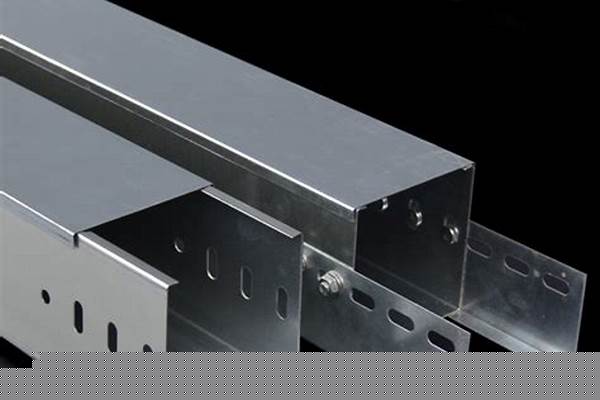

槽式电缆桥架

电缆桥架槽式桥架有什么规格？

槽式电缆桥架采用镀锌钢板或冷轧钢板冲压折边成形，配用盖板后可组成全封闭型桥架，可防尘、防火、防烟气污染以及机械损伤，对电信计算机以及控制用电线电缆有抗干扰功能。

槽式桥架分类有：不锈钢槽式桥架、铝合金槽式桥架、冷镀锌槽式桥架、防火槽式桥架、喷塑槽式桥架、热浸锌槽式桥架。

槽式电缆桥架常用规格：XQJ-01A-C（字母代号）

XQJ-01A-C 30050 {300为宽、50为高。}

XQJ-01A-C 300100

XQJ-01A-C 400100

XQJ-01A-C 500100

XQJ-01A-C 600100

XQJ-01A-C 200150

XQJ-01A-C 300150

XQJ-01A-C 400150

XQJ-01A-C 500150

XQJ-01A-C 150100

XQJ-01A-C 600150

XQJ-01A-C 20050

XQJ-01A-C 800150

槽式电缆桥架的常用规格有哪些？

槽式电缆桥架分很多种不同材质。

槽式电缆桥架材质有：不锈钢、内铝合金、镀锌、玻璃钢容...

槽式电缆桥架表面处理有：防火烤漆、静电喷涂、热浸锌(热镀锌)

规格、厚度您也没注明（用200*100这个规格）：

镀锌槽式电缆桥架参考价格：200*100*1.5=37.4元/米

不锈钢(304)槽式电缆桥架参考价格：200*100*1.5=175.9元/米

铝合金(1060)槽式桥架参考价格：200*100*1.5=61.1元/米

防火槽式桥架参考价格：200*100*1.5=49.3元/米

喷涂槽式桥架参考价格：200*100*1.5=49.3元/米

热镀锌槽式桥架参考价格：200*100*1.5=79.2元/米

电缆桥架槽式桥架是什么？

《J10216-2013电控配电用电缆桥架》表9槽式桥架厚度标准以以及常用规格如下：

当桥架宽度W小于或等于150毫米时，桥架厚度需达到1.0毫米

当150毫米小于桥架宽度W小于或等于300毫米时，桥架厚度需达到1.2毫米

当300毫米小于桥架宽度W小于或等于500毫米时，桥架厚度需达到1.5毫米

当500毫米小于桥架宽度W小于或等于800毫米时，桥架厚度需达到2.0毫米

桥架宽度W大于800毫米时，桥架厚度需达到2.2毫米

注1:连接板的厚度至少按托盘、梯架同等板厚选用，也可以选厚一个等级。

注2:盖板的板厚可以按托盘、梯架的厚度选低一个等级。宽度W≥400 的玻璃钢制、铝合金制桥架，底板厚度允许低于托盘、梯架侧板厚度，但必须加横档，横档中心距不应大于400 mm。

注3:采用特别结构型式桥架，板材厚度允许低于本表，但是安全载荷(SWL)应满足表11的要求。

镀锌桥架（托盘式、梯式）弯头常用的规格尺寸：

60×70、80×70、100×70、

150×100、200×100、250×100

300×150、350×150、400×150、450×150

500×200、500×300、600×200、600×300

800×300、800×600、900×800

1000×300、1000×600、1000×900

（宽×高）

镀锌网格电缆桥架（托盘式）直线段常用规格尺寸：

50×30、50×50

100×30、100×50、100×100

150×30、150×50、150×100

200×30、200×50、200×100、200×150

250×30、250×50、250×100、250×150

350×30、350×50、350×100、350×150

400×50、400×100、400×150

450×50、450×100、450×150

500×50、500×100、500×150

（宽×高）

镀锌桥架（槽式、托盘式、梯式）常用规格：

60×40、60×50

80×40、80×50、80×60

100×40、100×50、100×60、100×80

150×40、150×50、150×60、150×80、150×100

200×50、200×60、200×80、200×100

250×50、250×60、250×80、250×100、250×150

300×60、300×80、300×100、300×150、300×200

350×60、350×80、350×100、350×150、350×200

400×60、400×80、400×100、400×150、400×200

450×60、450×80、450×100、450×150、450×200

500×80、500×100、500×150、500×200

600×80、600×100、600×150、600×200

800×100、800×150、800×200

1000×100、1000×150、1000×200

（宽×高）

1.梯级、托盘电缆桥架

GJD(T、P)型 梯级、托盘电缆桥架可经常使用于石油、化工、电力、轻工、电视、电讯、煤炭等方面进行敷设电缆。它们具有造型美观、结构简单、安装方便（散热、透气性好）等特点。梯级式电缆桥架适用于动力电缆的要求，也适用于控制电缆的敷设，也可在采用隔板后进行同一层电缆桥架敷设动力电缆和控制电缆。

梯级、托盘电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌以及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。

2. 槽式电缆桥架

槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆以及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。

槽式电缆桥架其表面处理分为静电喷涂、镀锌、热浸锌以及镀锌后再喷涂四种，可以分别用于不同环境，在重腐蚀环境中应作特殊防腐处理。

今天的讨论已经涵盖了“槽式桥架桥架”的各个方面。我希望您能够从中获得所需的信息，并利用这些知识在将来的学习和生活中取得更好的成果。您有任何问题或需要进一步的讨论，请随时告诉我。
