大家好，今天我想和大家分享一下我在“埋弧焊h型钢”方面的经验。为了让大家更好地理解这个问题，我将相关资料进行了整理，现在就让一起来学习吧。

文章目录列表:

谁能给我一份H型钢建造的厂房的埋弧焊工艺参数啊？

简介

埋弧焊的焊接参数主要有：焊接电流、电弧电压、焊接速度、焊丝直径和伸出长度等。

①焊接电流

当其他参数不变时，焊接电流对焊缝形状和尺寸的影响如图所示。

电流对焊缝的影响

一般焊接条件下，焊缝熔深与焊接电流成正比。

随着焊接电流的增加，熔深和焊缝余高都有显著增加，而焊缝的宽度变化不大。焊丝的熔化量也相应增加，这就使焊缝的余高增加。随着焊接电流的减小，熔深和余高都减小。

②电弧电压

电弧电压的增加，焊接宽度明显增加，而熔深和焊缝余高则有所下降。但是电弧电压太大时，不仅使熔深变小，产生未焊透，而且会导致焊缝成形差、脱渣困难，甚至产生咬边等缺陷。所以在增加电弧电压的还应适当增加焊接电流。

③焊接速度

当其他焊接参数不变而焊接速度增加时，焊接热输入量相应减小，从而使焊缝的熔深也减小。焊接速度太大会造成未焊透等缺陷。为保证焊接质量必须保证的焊接热输入量，即为了提高生产率而提高焊接速度的应相应提高焊接电流和电弧电压。

④焊丝直径与伸出长度

当其他焊接参数不变而焊丝直径增加时，弧柱直径随之增加，即电流密度减小，会造成焊缝宽度增加，熔深减小。反之，则熔深增加以及焊缝宽度减小。

当其他焊接参数不变而焊丝长度增加时，电阻也随之增大，伸出部分焊丝所受到的预热作用增加，焊丝熔化速度加快，结果使熔深变浅，焊缝余高增加，须控制焊丝伸出长度，不宜过长。

⑤焊丝倾角

焊丝的倾斜方向分为前倾和后倾。倾角的方向和大小不同，电弧对熔池的力和热作用也不同，从而影响焊缝成形。当焊丝后倾角度时，由于电弧指向焊接方向，使熔池前面的焊件受到了预热作用，电弧对熔池的液态金属排出作用减弱，而导致焊缝宽而熔深变浅。反之，焊缝宽度较小而熔深较大，但易使焊缝边缘产生未熔合和咬边，并且使焊缝成形变差。

⑥其他

a.坡口形状 b.根部间隙 c.焊件厚度和焊件散热条件。

高频焊接H型钢的H型钢分类

板厚分别是6、12，的角焊缝取值同较薄板厚度（指设计无要求时）

说焊接的二块板，板厚均是12的话，取值为0.7板厚（指设计无要求时）是重要结构如吊车梁等（指设计无要求时）焊缝大小同上，但必须采用全溶透焊接

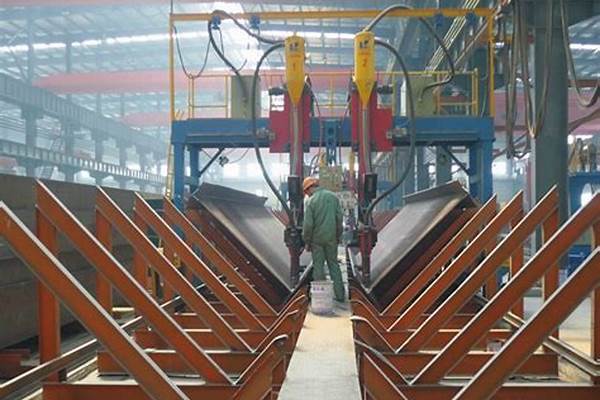

H型钢分为：宽翼缘H型钢（HW），中翼缘H型钢(HM)，窄翼缘H型钢（HN），薄壁H型钢（HT），H型钢桩（HU）。H型钢按生产工艺分为焊接H型钢和热轧H型钢。热轧H型钢是指以连铸坯、热轧坯为原料，经加热和轧制机，生产出的断面带钢。焊接H型钢因采用焊接工艺截面为H形得名，分为埋弧焊H型钢，高频焊接H型钢。埋弧焊H型钢采用工艺：钢板--自动分条--组立--自动埋弧焊--探伤--翼缘矫正--腹板矫正--端面加工--喷砂除锈--喷漆。高频焊接H型钢，靠高频电流使金属局部自身熔化焊合，不用焊丝，焊剂。可高速连续生产，产量高，易实现机械化，自动化。

好了，今天就此结束对“埋弧焊h型钢”的讲解。希望您已经对这个主题有了更深入的认识和理解。您有任何问题或需要进一步的信息，请随时告诉我，我将竭诚为您服务。
