压型镀锌钢板

现在，我将着重为大家解答有关压型镀锌钢板的问题，希望我的回答能够给大家带来一些启发。关于压型镀锌钢板的话题，开始讨论吧。

文章目录列表:

1.楼承板的规格型号、特点、安装工艺以以及应用详解
2.楼承板型号大全
3.建筑用压型钢板有什么国家规范
4.压型钢板规格是多少 压型钢板用途
5.压型钢板和彩钢板有什么区别

楼承板的规格型号、特点、安装工艺以以及应用详解

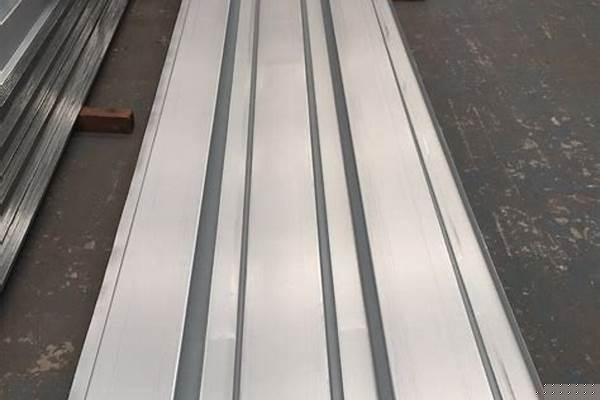

楼承板楼承板，也叫压型钢板、钢承板、钢楼承板。最早的叫法叫压型钢板，所有经压板机压制成型的钢板的统称。楼承板是采用镀锌钢板经辊压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作性模板，也可被选为其他用途。

楼承板的叫法

组合楼板，楼承板，钢承板，压型钢板，楼层板，钢楼承板，组合楼层板，镀锌钢承板，镀锌楼层板，镀锌楼承板，组合楼承板，组合楼板，楼面钢承板，建筑压型钢板，组合楼板等，又分为：开口楼承板，全闭口型楼承板，燕尾式楼承板(也叫缩口型楼承板)等

楼承板的应用

产品广泛用于电厂、电力设备公司、汽车展厅、钢结构厂房、水泥库房、钢结构办公室、机场候机楼、火车站、场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆场馆等钢结构建筑。

适应主体钢结构快速施工的要求,能够在短时间内提供坚定的功课平台,并可采用多个楼层铺设压型钢板,分层浇筑混凝土板的流水施工。

楼承板的特点

01适应主体钢结构快速施工的要求，能够在短时间内提供坚定的作业平台，并可采用多个楼层铺设压型钢板，分层浇筑混凝土板的流水施工。

02在使用阶段楼承板作为混凝土楼板的受拉钢筋，也提高了楼板的刚度，节省了钢筋和混凝土的用量。03压型板表面压纹使楼承板与混凝土之间产生的结合力，使二者形成整体，配以加劲肋，使楼承板系统具有高强承载力。

04在悬臂条件下，楼承板仅作为性模板。悬挑的长度可楼承板的截面特性来定。为了防止悬挑板的开裂，需在支座处依结构工程师的设计配上负筋。

楼承板规格型号

楼承板分为：开口楼承板、缩口楼承板和闭口楼承板三个品类

01

开口楼承板包括：YXB76-305-915、YXB51-305-915、YXB75-200-600、YXB50-250-750、YXB35-125-750；

02

缩口楼承板包括：YXB51-200-600；

03

闭口楼承板包括：YXB65-185-555、YXB66-240-720、YXB65-170-510、YXB46-200-600、YXB40-185-740。

上闭口楼承板 中开口楼承板 下闭口楼承板

楼承板安装工艺

楼承板的施工工艺流程大体是这样的：弹线→清板→吊运→布板→切割→压合→侧焊→端焊→留洞→封堵→验收→栓钉→布筋→埋件→浇筑→养护。当然这么多的流程是离不开好的劳动组织，过程也可按照现场实际情况另行处理。劳动组织要分两组，（河南千万间联合编辑）

组负责运料，包括清料、倒运，直至按照施工进度准确无误地将楼承板吊运至施工部位，包括起重工为5人；

第二组负责铺设，包括布筋、裁切、安装、留洞。每3人为一小组，负责一个节间，4个小组在同一作业层同时作业。下道工序绑扎钢筋与浇筑混凝土时应留派专人对铺设的楼承板加强维护。具体的做法法是：

1

先在铺板区弹出钢梁的中心线，主梁的中心线是铺设楼承板固定位置的控制线。由主梁的中心线控制楼承板搭接钢梁的搭接宽度，并决定楼承板与钢梁熔透焊接的焊点位置。次梁的中心线将决定熔透焊栓钉的焊接位置。因楼承板铺设后难以观测次梁翼缘的具置，故将次梁的中心线以及次梁翼缘宽度返弹在主梁的中心线上，固定栓钉时应将次梁的中心线以及次梁翼缘宽度再返弹到次梁面上的楼承板上。

2

在堆料场地将楼承板分层分区按料单清理出，并注明编号，区分清楚层、区、号，用记号笔标明，并准确无误地运至施工指定部位。

3

吊运时采用专用软吊索，以保证楼承板板材整体不变形、局部不卷边。钢结构设计多层的一般采用3层一节柱安装工艺，（单层的就不用多说了）安装楼承板时与钢结构柱梁同步施工，至少应相差3层。楼承板吊运时只能从上层的梁柱间穿套，而起重工应分层在梁柱间控制。

4

采用等离子切割机或剪板钳裁剪边角，裁切放线时富余量应控制在5mm范围内，浇筑混凝土时应采取措施，防止漏浆。

5

楼承板与楼承板侧板间连接采用咬口钳压合，使单片楼承板间连成整板。先点焊楼承板侧边，再固定两端头，最后采用栓钉固定。

6

加强混凝土养护。

楼承板的构造以及使用

楼承板型材厚0.8mm、1.0mm、1.2mm宽688mm~940mm，高5 1 mm ~76mm.工程楼面楼承板与钢筋混凝土结构共同作用，系复合结构。楼承板铺设与钢梁连接，板端头与钢梁熔透点焊，中间采用栓钉与钢梁穿透熔焊；楼承板间用专用夹紧钳咬合压孔连接；堵头用专用镀锌堵头板与楼承板以及钢梁点焊。是带弧形区楼承板异型裁切采用等离子切割机切割，其切口光滑，表面镀锌层完整。楼承板焊接采用手工电弧点焊，焊条为E4303，直径3.2mm，熔透焊接点为16mm.原设计焊点间距305mm，后将焊点增加1倍，以确保操作人员行走时楼承板不变形，混凝土浇筑时楼承板端头不漏浆。当楼面层结构标高变化不一致时，采取加焊型钢措施，使水平结构呈台阶过渡，当降低标高时工字梁腹板加焊角钢；抬升标高时工字梁翼缘加焊槽钢。当遇到楼面有预留洞口时 尺寸一般是大于500mm×500mm时采用先开洞措施，即在钢梁上加焊型钢托梁分隔，增加洞口刚度，网片钢筋在洞口断开，并与型钢焊接；洞口尺寸小于500mm×500mm时采取后开洞措施，即在楼承板上增加堵头分割板，网片钢筋贯通，混凝土浇筑成型后可剪断钢筋

第三代钢筋桁架

楼承板是将楼板中的钢筋在工厂采用进口设备加工成钢筋桁架，并将钢筋桁架与镀锌钢板在工厂焊接成一体的组合模板。该模板系统是将混凝土楼板中的钢筋与施工模板组合为一体，组成一个在施工阶段能够承受湿混凝土自重以及施工荷载的承重构件，并且该构件在施工阶段可作为钢梁的侧向支撑使用。在使用阶段，钢筋桁架与混凝同工作，承受使用荷载。

1

桁架楼板受力模式以及组合模式合理，具有现浇混泥土整体刚性， 能轻松地完成双向板施工以及使用，而普通的压型板下皮垂直于肋方向钢筋无法部。

2

在施工中梁间距3米，普通的压型板基本上就要加设临时支撑；钢筋桁架模板无支撑间距可达5米。

3

在桁架模板上临时开洞，基本无需加固，而且机电线、管铺设方便。

4

钢板不参与受力、无需耐火以及防腐涂料，亦无需担心过火后修复问题，既安全又经济，板底平整、净高有保证，楼板双向刚度一致、抗震性能好，解决闭口板双向配筋问题，钢筋间距以及混凝土保护层厚度有保证。

5

双向板设计以及施工简便，适用于大跨度厂房，镀层合理、栓钉焊接质量可靠、端部无需穿透焊，楼板抗剪性能好。

楼承板型号大全

v-125型（YX35-125-750型）镀锌压型钢板，其采用1000mm宽镀锌卷经机器辊压成型，成型后波峰高35mm，波距125mm，有效宽度750mm。每米理论重量(单位：kg)=7.85*厚度（单位：mm）,例如板厚为0.8mm，那每米理论重量=7.85*0.8=6.28kg

/proshow.asp?ClassID=12&id=549

建筑用压型钢板有什么国家规范

楼承板型号规格如下：

1、YX20-75-486开口楼承板，肋高为20mm、由6个波组成，波距为75mm，整板宽度为486mm（不用考虑搭接宽度），进料宽度为583mm，利用率为83%，可加工厚度为0.75-1.2mm。

2、YX25-101-404开口楼承板，它的肋高为25mm，由4个波组成，每个波距为101mm，整个压型钢板的有效宽度为404mm（不用考虑搭接宽度），展开宽度为624mm，利用率为64.7%。

3、YX35-125-750开口楼承板，采用1000mm展开宽度的镀锌钢板滚压而成。成型后的压型钢板波高为35mm，由六个波组成，波中心距为125mm，有效宽度750mm，使用率为75%。

4、YX38-152-750开口楼承板，肋高为38mm，由5个波组成，每个波距为152mm，整板宽度为750mm（不用考虑搭接宽度），展开宽度为1000mm，利用率为75%，目前可提供加工厚度为0.75-1.5mm。

5、YX38-150-900开口楼承板，采用1250mm展开宽度的镀锌板或彩涂板滚压成型，成型后的压型钢板波高为38mm，由6个波组成，波中心距为150mm，有效宽度900mm。

6、YX38-152-914开口楼承板，也称YL38-914楼盖板或YQ38-914墙面板，由展开宽度为1250mm的镀铝锌钢板、镀锌钢板或彩涂钢板辊压而成，肋高为38mm，由6个波组成，每个波距为152mm，整板宽度为914mm。

7、YX48-273.5-820开口楼承板，采用1000mm展开宽度的镀锌钢板经辊压冷弯成型，成型后的压型钢板有效宽度为820mm，由3个波组成，肋高为48mm，波距为273.5mm。

8、YX50-180-720开口楼承板，采用1000mm展开宽度的热镀锌薄钢板经机器辊压成型，成型后波高50mm，波中心距180mm，有效宽度720mm，既可以用于屋面承重底部钢板，亦可作为楼面钢承板上面浇筑混凝土。

楼承板的特点和分类

楼承板，也可以称作压型钢板、钢承板、钢楼承板。最早的叫法叫压型钢板，所有经压板机压制成型的钢板的统称。楼承板是采用镀锌钢板经辊压冷弯成型，其截面成V型、U型、梯形或类似这几种形状的波形，主要用作性模板，也可被选为其他用途。

楼承板是代替原始模板使用的一种新型建筑板型，由于楼承板弥补了原始模板施工慢、不能多层同时施工等缺点，所以楼承板在多高层钢结构建筑上使用的非常广泛。

楼承板主要分为3大类，即开口楼承板、闭口楼承板、燕尾楼承板。这三种类型的楼承板都具备着各自的特性：如开口楼承板价格便宜，施工速度很快，且运输方便，但其承载以及抗压能力有限，所以不适于大跨度建筑。

闭口楼承板外表美观，承载能力极强，适用于大跨度超高层建筑，但价格比较贵且运输没有开口式方便；燕尾楼承板功能比较多，不但可用作模板而且可安装挂件用作吊顶使用，但价格比较贵。

压型钢板规格是多少 压型钢板用途

建筑用压型钢板有什么国家规范，1. 压型钢板腹板与翼缘水平面之间的夹角户不宜小于45度。这在生产板型时应考虑的。

2. 压型钢板采用镀锌钢板、镀铝锌钢板或在其基材上涂有彩色有机涂层的钢板辊压成型的三种防锈触。

3. 钢结构房屋屋面、墙面压型钢板的基材厚度宜取0.4一1.6mm,,一般采用0.6-1.0mm压型钢板宜采用长尺板材,以减少板长度方向之搭接。

压型钢板和彩钢板有什么区别

在很多建筑中，都必定会用到固定的材料，这些材料在建筑中的作用虽然很渺小，但却是绝对不能够缺少的。例如压型钢板，它的生产成本低、市面上的价格便宜，但尽管这样，压型钢板在建筑中确实是必不可少的材料之一。接下来就来为大家一下压型钢板吧。

压型钢板规格是多少

压型钢板是采用镀锌薄钢板、防腐薄钢板、有机涂层薄钢板以以及其它的薄方板经过冷轧、冷压等而成型的钢材。压型钢板是良好的建筑构建和材料，一般用于楼板、维护结构或者其他的构筑物。不同用途的压型钢板，其冷压成形也不一样，压型钢板的形状包括波形、V形、肋形。

压型钢板的生产必须符合的规格才能出厂进行正常的使用。而这些规格包括：压型钢板的厚度在0.25mm—2.3mm之间；宽度在600mm—1270mm之间；压型钢板的长度规格一般采用的是卷材，而长度视要求而定；

压型钢板的厚度规格有0.42mm、0.48mm、0.50mm、0.55mm等。不同用途的压型钢板在规格上会有稍微的差异，但都是允许范围之内的。

压型钢板用途

压型钢板采用有机涂层薄钢板，薄钢板经冷轧压或冷轧成型成为压型钢板，不同压型钢板的型号有不同压型钢板的价格。

现在市面上长期流通的压型钢板有机涂层薄钢板（或称彩色钢板）、镀锌薄钢板、防腐薄钢板或其他薄钢板等。

其主要产品广泛用于供应厂房，民用建筑，电厂、电力设备公司、汽车展厅、钢结构厂房、钢结构办公室、机场候机室、火车站、场馆、音乐厅、大剧院、大型超市、物流中心、奥运场馆场馆等钢结构建筑。

W－550型即YX130－275－550型和－115N型，前者用于厂房屋面，后者经常用于厂房墙面和厂房内小建筑的围护结构。宝钢三期工程的厂房屋面要求隐藏式连接，所用板型主要有角驰Ⅲ型和海扬HL－300型；墙面用的板型主要有海扬HP－300型和－115N型。

压型钢板常用的型号有750型760型800型820型840型850型860型880型900型915型950型980型1025型1040型1050型波浪形等压型镀锌板型号有：750型600型688型678型914型915型1025型等。

压型钢板简介：

薄钢板经冷压或冷轧成型的钢材。钢板采用有机涂层薄钢板(或称彩色钢板)、镀锌薄钢板、防腐薄钢板(含石棉沥青层)或其他薄钢板等。压型钢板具有单位重量轻、强度高、抗震性能好、施工快速、外形美观等优点，是良好的建筑材料和构件，经常用于围护结构、楼板，也可用于其他构筑物。不同使用功能要求，压型钢板可压成波形、双曲波形、肋形、V形、加劲型等。

彩钢板，是指彩涂钢板，彩涂钢板是一种带有有机涂层的钢板。彩钢板分为单板、彩钢复合板、楼承板等。广泛使用于大型公共建筑、公共厂房、活动板房、以及集成房屋的墙面和屋面。

屋面和墙面常用板厚为0.4～1.6毫米;用于承重楼板或筒仓时厚度达2～3毫米或。波高一般为10～200毫米不等。当不加筋时,其高厚比宜控制在200以内。当采用通长屋面板,其坡度可采用2～5％，则挠度不超过l/300(l为计算跨长)。目前在建筑中应用的部分波形见

压型钢板因原板很薄，防腐涂料的品质直接影响使用寿命，为了适应加工和防锈要求，涂层钢板需按有关规定进行各项检验。一般情况下薄钢板也可使用要求，经压型后再涂防锈油漆，或采用不锈钢薄板原板。

压型钢板分楼承板和彩钢板。前者一般镀锌或镀铝锌等，上浇混凝土可用于楼面或上人屋面。后者在镀锌层上有彩色面层，多用于厂房屋面和墙面。它们都是单向板。?

屋面彩钢板是压型板的一类，一般的压型板分为：屋面板，墙面板，装饰板等，因为屋面板设计防水的问题，一般屋面板的波峰高度比墙面板要高。

彩色镀锌压型钢板和彩色镀铝锌压型钢板又称彩钢板，适用于屋面和墙面。主要起建筑功能，通俗点讲就是漂亮不漂亮或者防风与否等。

好了，关于“压型镀锌钢板”的话题就到这里了。希望大家通过我的对“压型镀锌钢板”有更全面、深入的认识，并且能够在今后的实践中更好地运用所学知识。
