14a槽钢规格型号表重量

14a槽钢规格型号/a_14a槽钢规格型号表重量

接下来,我将为大家详细解析一下14a槽钢规格型号/a的问题,希望我的回答可以解决大家的疑惑。下面,让来探究一下14a槽钢规格型号/a的话题。

文章目录列表:

1.槽钢的型号划分为哪几种?
2.槽钢规格表大全 最新槽钢理论重量表大全
3.常用槽钢理论重量表
4.槽钢型号中的A是什么意思
5.槽钢规格有哪几种

14a槽钢规格型号/a_14a槽钢规格型号表重量

槽钢的型号划分为哪几种?

槽钢规格型号以及理论重量表槽钢是截面为凹槽形的长条钢材。其规格表示,如a*b*c(这里的a,b,c仅代表字母,无其他含义,和下面字母无关系),表示腰高为a毫米,腿宽为b毫米的槽钢,腰厚为c毫米的槽钢,或称(a/10)#槽钢。腰高相同的槽钢,如有几种不同的腿宽和腰厚也需在型号右边加a

b

c

予以区别,如25a#

25b#

25c#等。

槽钢分普通槽钢和轻型槽钢。热轧普通槽钢的规格为5-40#。经供需双方协议供应的热轧变通槽钢规格为6.5-30#。槽钢经常用于建筑结构、车辆制造和其它工业结构,槽钢还常常和工字钢配合使用。

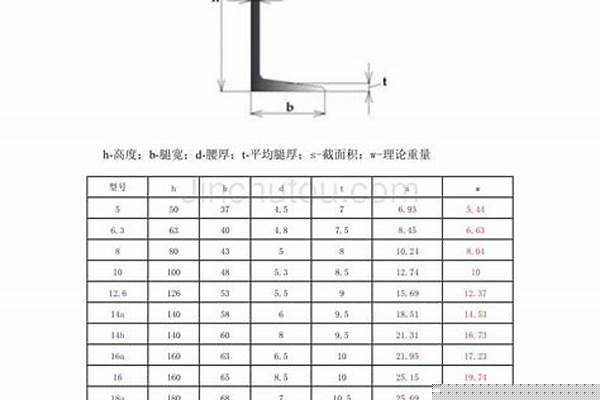

槽钢规格型号以及理论重量表:

规格(mm)

型号

单重(kg/m)

50*37*4.5

5#

5.44

63*40*4.8

6.3#

6.635

65*40*4.8

6.5#

6.7

80*43*5

8#

8.045

100*48*5.3

10#

10.007

120*53*5.5

12#

12.37

140*60*8

14#A

14.53

140*60*8

14#B

16.73

160*63*6.5

16#A

17.23

160*65*8.5

16#B

19.755

180*68*7

18#A

20.17

180*70*9

18#B

23

200*73*7

20#A

22.637

200*75*9

20#B

25.777

220*77*7

22#A

24.999

220*79*9

22#B

28.453

240*78*7

24#A

26.86

240*80*9

24#B

30.628

250*78*7

25#A

27.41

250*80*9

25#B

31.335

270*82*7.5

27#A

30.838

270*84*9.5

27#B

35.077

280*82*7.5

28#A

31.427

280*84*9.5

28#B

35.823

300*85*7.5

30#A

34.463

300*87*9.5

30#B

39.173

320*88*8

32#A

38.083

320*90*10

32#B

43.107

360*96*9

36#A

47.814

360*98*11

36#B

53.466

400*100*10.5

40#A

58.928

400*102*12.5

40#B

65.208

槽钢规格表大全 最新槽钢理论重量表大全

工字钢规格尺寸大全如下:

1、型号:10;尺寸:100×68×4.5mm;

2、型号:12;尺寸:120×74×5.0mm;

3、型号:12.6;尺寸:126×74×5mm;

4、型号:14;尺寸:140×80×5.5mm;

5、型号:16;尺寸:160×88×6mm;

6、型号:18;尺寸:180×94×6.5mm;

7、型号:20a;尺寸:200×100×7mm;

8、型号:20b;尺寸:200×102×9mm;

9、型号:22a;尺寸:220×110×7.5mm;

10、型号:22b;尺寸:220×112×9.5mm;

11、型号:24a;尺寸:240×116×8mm;

12、型号:24b;尺寸:240×118×10mm;

13、型号:25a;尺寸:250×116×8mm;

14、型号:25b;尺寸:250×118×10mm;

15、型号:27a;尺寸:270×122×8.5mm;

16、型号:27b;尺寸:270×124×10.5mm;

17、型号:28a;尺寸:280×122×8.5mm;

18、型号:28b;尺寸:280×124×10.5mm;

19、型号:30a;尺寸:300×126×9mm;

20、型号:30b;尺寸:300×128×11mm;

21、型号:30c;尺寸:300×130×13mm;

22、型号:32a;尺寸:320×130×9.5mm;

23、型号:32b;尺寸:320×132×11.5mm;

24、型号:32c;尺寸:320×134×13.5mm;

25、型号:36a;尺寸:360×136×10mm;

26、型号:36b;尺寸:360×138×12mm;

27、型号:36c;尺寸:360×140×14mm;

28、型号:40a;尺寸:400×142×10.5mm;

29、型号:40b;尺寸:400×144×12.5mm;

30、型号:40c;尺寸:400×146×14.5mm;

31、型号:45a;尺寸:450×150×11.5mm;

32、型号:45b;尺寸:450×152×13.5mm;

33、型号:45c;尺寸:450×154×15.5mm;

34、型号:50a;尺寸:500×158×12mm;

35、型号:50b;尺寸:500×160×14mm;

36、型号:50c;尺寸:500×162×16mm;

37、型号:55a;尺寸:550×166×12.5mm;

38、型号:55b;尺寸:550×168×14.5mm;

39、型号:55c;尺寸:550×170×16.5mm;

40、型号:56a;尺寸:560×166×12.5mm;

41、型号:56b;尺寸:560×168×14.5mm;

42、型号:56c;尺寸:560×170×16.5mm;

43、型号:63a;尺寸:630×176×13mm;

44、型号:63b;尺寸:630×178×15mm;

45、型号:63c;尺寸:630×180×17mm。

工字钢是什么?

工字钢也称为钢梁,是截面为工字形状的长条钢材,工字钢分普通工字钢和轻型工字钢,是截面形状为工字型的型钢,工字钢主要分为普通工字钢、轻型工字钢、低合金轻型工字钢三种。

常用槽钢理论重量表

槽钢就是截面为凹槽形的长条钢材,这些在建筑中并不少见,幕墙上用得比较多,现在的房子设计越来越新潮,幕墙也运用的比较多,槽钢的运用自然更多了,今天小编带大家去了解的是槽钢规格表以以及槽钢理论重量表:

  槽钢规格表:

品名

型号

明细规格

品名

型号

明细规格

槽钢

5#

50*37*4.5

槽钢

25#a

250*78*7

槽钢

6.3#

63*40*4.8

槽钢

25#b

250*80*9

槽钢

6.5#

65*40*4.3

槽钢

25#c

250*82*11

槽钢

8#

80*43*5.0

槽钢

28#a

280*82*7.5

槽钢

10#

100*48*5.3

槽钢

28#b

280*84*9.5

槽钢

12#

120*53*5.5

槽钢

28#c

280*86*11.5

槽钢

12.6

126*53*5.5

槽钢

30#a

300*85*7.5

槽钢

14#a

140*58*6.0

槽钢

30#b

300*87*9.5

槽钢

14#b

140*60*8

槽钢

30#c

300*89*11.5

槽钢

16#a

160*63*6.5

槽钢

32#a

320*88*8

槽钢

16#b

160*65*8.5

槽钢

32#b

320*90*10

槽钢

18#a

180*68*7

槽钢

32#c

320*92*12

槽钢

18#b

180*70*9

槽钢

36#a

360*96*9

槽钢

20#a

200*73*7

槽钢

36#b

360*98*11

槽钢

20#b

200*75*9

槽钢

36#c

360*100*13

槽钢

22#a

220*77*7

槽钢

40#a

400*100*10.5

槽钢

22#b

220*79*9

槽钢

40#b

400*102*12.5



 槽钢理论重量表:

  槽钢的规格设定

槽钢的规格主要用高度(h?)、腿宽(b?)、腰厚度(d?)等尺寸来?表示,目前国产槽钢规格从5?―40?号,即相应的高度为5?―40cm?。

在相同的高度下,轻型槽钢比普通槽钢的腿窄、腰薄、重量轻。18?―40?号为大型槽钢,5?―16?号槽钢为中型槽钢。进口槽钢标明实际规格尺寸以及相关标准。槽钢的进出口定货一般是在确定相应的碳结钢(或低合金钢)钢号后,以使用中所要求的规格为主。除了规格号以外,槽钢没有特定的成分和性能系列。

槽钢的交货长度分定尺、倍尺二种,并在相应的标准中规定允差值。国产槽钢的长度挑选范围规格号不同分为5?―12m?、5?―19m?、6?―19m?三种。进口槽钢的长度挑选范围一般为6?―15m?。

  槽钢的剪切工艺优化

1、针对冷床冷却速度慢的问题,在冷床区增加了水雾风机来提高冷床区的冷却速度,又在剪机前一个倍尺处增加了一组水雾喷头,降低槽钢剪切部分的温度,从而避免了因钢温高而造成的剪切缺陷。

2、针对槽钢剪刃设计存在的问题,结合生产实际情况,将剪刃设计为图2所示的形状(以100#槽钢为例)。上剪刃宽度由100mm改为99mm,减少上剪刃在左右方向的间隙,改善槽钢两角部的剪切质量;下剪刃两角部圆弧尺寸由R8mm改为R7mm,提高两角部的剪切重叠量,改善槽钢肩部剪切质量;下剪刃上边宽度由79mm改为80mm,下边宽度由97mm改为94mm,使下剪刃腿端斜度小于槽钢成品孔型斜度,这样在腿部剪切时,腿部上、下方向上不会同时受力,从而减少剪切力,改善剪切质量。

3、通过对各规格槽钢实际剪切质量和剪切间隙进行数据回归分析,制定了每种规格的剪切间隙规范,具体为:63#槽钢为0.20~0.30mm、80#槽钢为0.20~0.35mm、100#槽钢为0.25~0.35mm,120#槽钢为0.25~0.40mm,并做出厚度为0.20~1.00mm的不同垫片。每次更换剪刃时,先测量间隙,再挑选相应的垫片,确保剪切间隙控制在工艺要求范围内。

就是有关槽钢规格表的相关内容,希望能对大家有所帮助!土巴兔装修网,材料品质化、工艺规范化、管理统一化,建有后期保障服务,让您放心、省心。

槽钢型号中的A是什么意思

序号 材料名称以及规格 理论重量 计算基数

1 槽钢 [5 5.438Kg/m 1m

2 槽钢 [6.3 6.634Kg/m 1m

3 槽钢 [6.5* 6.709Kg/m 1m

4 槽钢 [8 8.045Kg/m 1m

5 槽钢 [10 10.000Kg/m 1m

6 槽钢 [12* 12.059Kg/m 1m

7 槽钢 [12.6 12.318Kg/m 1m

8 槽钢 [14a 14.535Kg/m 1m

9 槽钢 [14b 16.733Kg/m 1m

10 槽钢 [16a 17.240Kg/m 1m

11 槽钢 [16 19.752Kg/m 1m

12 槽钢 [18a 20.174Kg/m 1m

13 槽钢 [18 23.000Kg/m 1m

14 槽钢 [20a 22.637Kg/m 1m

15 槽钢 [20 25.777Kg/m 1m

16 槽钢 [22a 24.999Kg/m 1m

17 槽钢 [22 28.453Kg/m 1m

18 槽钢 [24a* 26.860Kg/m 1m

19 槽钢 [24b* 30.628Kg/m 1m

20 槽钢 [24c* 34.396Kg/m 1m

21 槽钢 [25a 27.410Kg/m 1m

22 槽钢 [25b 31.335Kg/m 1m

23 槽钢 [25c 35.260Kg/m 1m

24 槽钢 [27a* 30.838Kg/m 1m

25 槽钢 [27b* 35.823Kg/m 1m

26 槽钢 [27c* 39.316Kg/m 1m

27 槽钢 [28a 31.427Kg/m 1m

28 槽钢 [28b 35.823Kg/m 1m

29 槽钢 [28c 40.219Kg/m 1m

30 槽钢 [30a* 34.463Kg/m 1m

31 槽钢 [30b* 39.173Kg/m 1m

32 槽钢 [30c* 43.883Kg/m 1m

33 槽钢 [32a 38.083Kg/m 1m

34 槽钢 [32b 43.107Kg/m 1m

35 槽钢 [32c 48.131Kg/m 1m

36 槽钢 [36a 47.814Kg/m 1m

37 槽钢 [36b 53.466Kg/m 1m

38 槽钢 [36c 59.118Kg/m 1m

39 槽钢 [40a 58.928Kg/m 1m

40 槽钢 [40b 65.204Kg/m 1m

41 槽钢 [40c 71.488Kg/m 1m

此表格中列举的是槽钢的理论重量,实际重量要比理论重量轻,这种情况被称为下差。具体下差多少看具体情况,请咨询公司业务。

槽钢规格有哪几种

槽钢型号中的A是指:槽钢厚度型号中的一个型号,即为:A型号。

 槽钢相同的腰高度,按其厚度又分为A、B型或A、B、C型。A型是腰最薄的,它们的腿宽度差等于腰厚度差,也就是真正的腿(不包括腰厚度)长度是形同的,平均腿厚度也相同。

槽钢的规格主要用高度(h )、腿宽(b )、腰厚度(d )等尺寸来表示,国产槽钢规格从5 -40 号,即相应的高度为5 -40cm 。

在相同的高度下,轻型槽钢比普通槽钢的腿窄、腰薄、重量轻。18 -40

号为大型槽钢,5 -16

号槽钢为中型槽钢。进口槽钢标明实际规格尺寸以及相关标准。槽钢的进出口定货一般是在确定相应的碳结钢(或低合金钢)钢号后,以使用中所要求的规格为主。除了规格号以外,槽钢没有特定的成分和性能系列。

槽钢的交货长度分定尺、倍尺二种,并在相应的标准中规定允差值。国产槽钢的长度挑选范围规格号不同分为5 -12m 、5 -19m 、6 -19m 三种。进口槽钢的长度挑选范围一般为6 -15m 。

扩展资料:

槽钢的改进措施:

1、针对冷床冷却速度慢的问题,在冷床区增加了水雾风机来提高冷床区的冷却速度,又在剪机前一个倍尺处增加了一组水雾喷头,降低槽钢剪切部分的温度,从而避免了因钢温高而造成的剪切缺陷。

2、针对槽钢剪刃设计存在的问题,结合生产实际情况,将剪刃设计为图2所示的形状(以100#槽钢为例)。上剪刃宽度由100mm改为99mm,减少上剪刃在左右方向的间隙,改善槽钢两角部的剪切质量。

3、通过对各规格槽钢实际剪切质量和剪切间隙进行数据回归分析,制定了每种规格的剪切间隙规范,具体为:63#槽钢为0.20~0.30mm、80#槽钢为0.20~0.35mm、100#槽钢为0.25~0.35mm。

百度百科—槽钢

好了,今天关于“14a槽钢规格型号/a”的话题就讲到这里了。希望大家能够通过我的对“14a槽钢规格型号/a”有更全面、深入的认识,并且能够在今后的实践中更好地运用所学知识。
